Produsert av Cixi Kaiye Electric CO., LTD

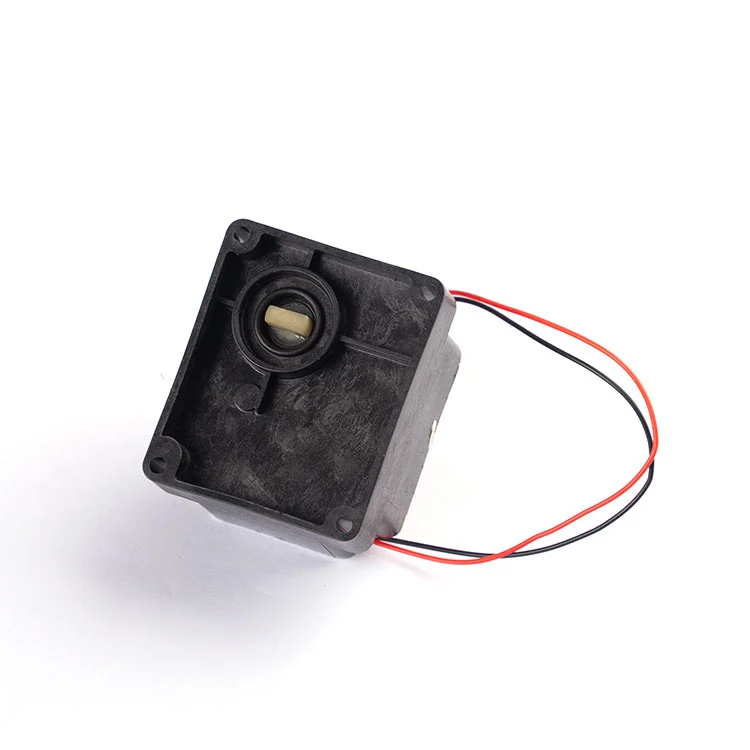

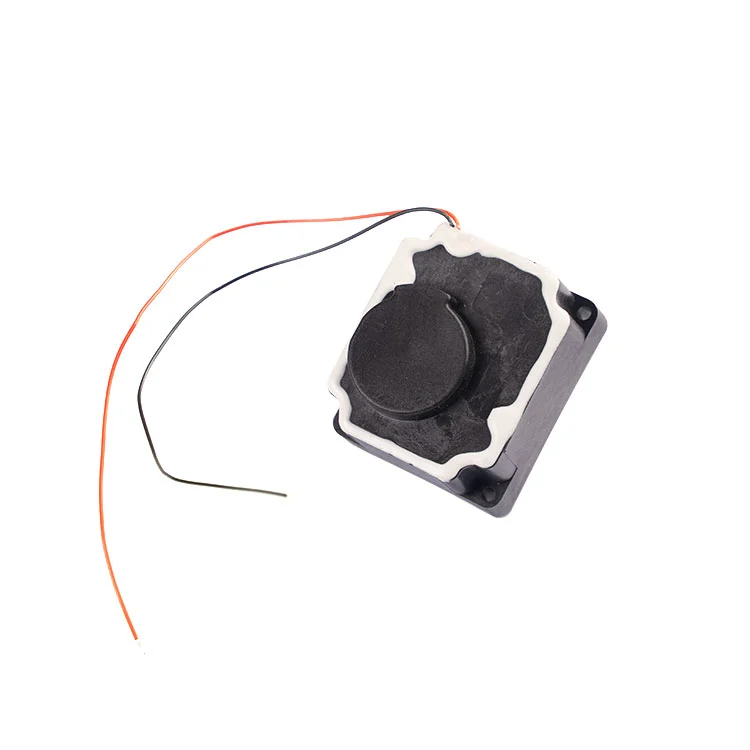

Den vanntette DC-målerens girmotor er en høyytelses miniatyr DC-girmotor, spesialbygd som kjernedrivaktuatoren for smarte vannmålesystemer. Med en optimalisert girstruktur og IP66-inntrengningsbeskyttelse, gir den pålitelig laveffektdrift, rask ventilaktivering og stabil ytelse i fuktige, vanneksponerte arbeidsmiljøer.
• Boligventilstyrte smarte vannmålere
• Småkaliber systemer for fjernautomatisk måleravlesning (AMR).
• DN15–DN20 vannmåler motoriserte ventiler
• Miniatyrvæskekontrollventildrev
Alle parametere er testet under standard omgivelsestemperatur (23 °C) ved nominell 3,6 V DC driftsspenning, med mindre annet er spesifisert.
| Parameterelement | Standard verdi og notater |
| Nominell driftsspenning | 3,6 V DC |
| Tillatt driftsspenningsområde | 2,5 V – 5 V DCMerk: Høyere inngangsspenning innenfor dette området gir høyere utgangsmoment, men vil redusere enhetens levetid. |
| Driftsstrøm uten belastning (ved merkespenning) | ≤ 35 mA |
| Låst rotor (stopp) Strøm (ved merkespenning) | Ca. 470 mA (for 300-serien motor) |
| Nominell utgangsmoment (ved merkespenning) | ≥ 1,5 N·m |
| Ventil 90° (kvart omdreining) aktiveringstid (ved merkespenning) | ≤ 8 s |
| Standard girreduksjonsforhold | 2000:1 |
| Ingress Protection (IP) vurdering | IP66 |
| Ledningsnummer | Trådfarge | Definisjon av kjernefunksjon |
| 1 | Blå | Ventil lukket i-posisjon brytersignal |
| 2 | Hvit | Felles terminal (COM) for in-position signaler |
| 3 | Gul | Ventil åpen i-posisjon brytersignal |
| 4 | Svart | DC-strøm negativ pol (-) |
| 5 | Rød | DC-strøm positiv pol (+) |
Merk: Ledningssekvens, fargekoding, ledningslengde og ledningsmåler kan tilpasses fullstendig i henhold til kundens spesifikke krav.
Spørsmål: Hvilke rør- og ventilstørrelser er KY-30 kompatibel med?
A: KY-30 er optimalisert med et girreduksjonsforhold på 2000:1 og ≥1,5 N·m utgående dreiemoment, og er perfekt matchet med DN15 og DN20 smarte vannmålere for boliger, samt andre motoriserte væskekontrollventiler med lite kaliber.
Spørsmål: Hvilken faktisk beskyttelse gir IP66-klassifiseringen?
A: IP66-klassifisering betyr at enheten er fullstendig støvtett og motstandsdyktig mot høytrykksvannstråler fra alle retninger. Den er designet for langsiktig stabil drift i det fuktige, vanneksponerte arbeidsmiljøet til smarte vannmålere, og forhindrer effektivt inntrenging av støv og vann fra å skade interne komponenter.
Spørsmål: Kan ledningsrekkefølgen og ledningsspesifikasjonene tilpasses?
A: Ja. Vi støtter full tilpasning av ledningssekvens, fargekoding, ledningslengde, ledningsmåler og koblingstype for å matche dine spesifikke monterings-, installasjons- og kontrollsystemkrav.
1.
Spørsmål: Hvilken strømforsyning anbefales for KY-30?
A: Nominell driftsspenning er 3,6 V DC, med et tillatt arbeidsområde på 2,5 V til 5 V DC. Vi anbefaler en stabil 3,6 V litiumbatteristrømforsyning for å balansere utgangsytelse, lavt strømforbruk og lang levetid.
Spørsmål: Er denne motoren kompatibel med vanlige smarte vannmålerkontrollsystemer?
A: Ja. Den vanntette DC-målerens girmotor har en universell mikrokraftdesign og standard signalutgang i posisjon, som er svært kompatibel med de fleste vanlige smarte vannmålerkontrollkort og fjernmåleravlesningssystemer (AMR).
