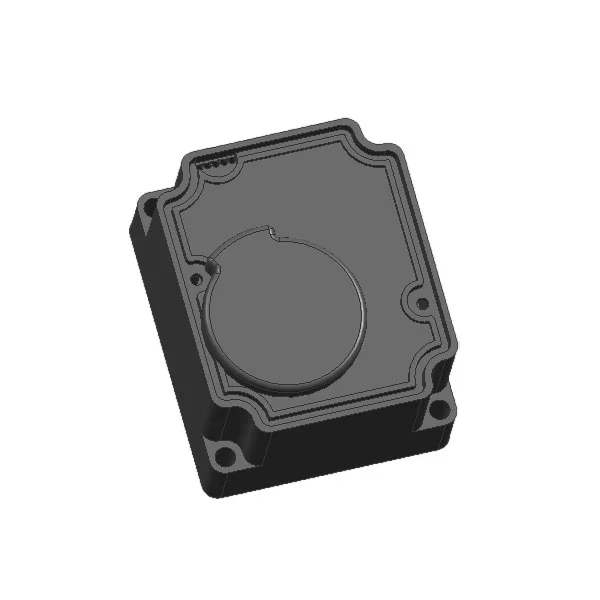

Lavstøy vannmåler girmotor

Hovedapplikasjoner

Denne girmotoren for vannmåler med lav støy er spesialbygget for smarte vannmålesystemer, med kjerneapplikasjonsscenarier inkludert:

• Trådløse boligsmarte vannmålere

• Forhåndsbetalte ventilstyrte smarte vannmålere

• Fjernstyrte systemer for automatisk måleravlesning (AMR).

• Motoriserte ventiler for DN15–DN50 vannmålerrørledninger

Tekniske spesifikasjoner

Med mindre annet er spesifisert, testes alle parametere for lavstøyvannmåler-girmotoren som brukes i vannmålere ved en standard omgivelsestemperatur (23°C) og nominell driftsspenning.

1. Nominell driftsspenning: 3,6 V DC

2. Tillatt driftsspenningsområde: 2,5 V – 5 V DCMerk: Innenfor det tillatte området gir høyere inngangsspenning høyere utgangsmoment, men vil redusere levetiden til aktuatoren.

3. Driftsstrøm uten belastning ved merkespenning: ≤ 25 mA

4. Strøm med låst rotor (stopp) ved merkespenning: ≤ 450 mA (for 300-seriens motor)

5. Nominell utgangsmoment:

o ≥ 1,8 N·m (matchet med 2400:1 girreduksjonsforhold)

o ≥ 2,7 N·m (matchet med 3700:1 girreduksjonsforhold)

6. Ventil 90° (kvart omdreining) aktiveringstid:

o ≤ 10 s (matchet med 2400:1 girreduksjonsforhold)

o ≤ 16 s (matchet med 3700:1 girreduksjonsforhold)

7. Standard girreduksjonsforhold: 2400:1, 3700:1

8. Wire Sequence Definition (WSD)

Inntrengningsbeskyttelse (IP) Klassifisering: IP67Merk: IP67 støvtett og vannnedsenkningsbeskyttelse oppnås kun når aktuatoren er riktig montert og godt festet med det matchende forseglede vannmålerhuset.

Ofte stilte spørsmål (FAQ)

Spørsmål: Hvilke rørstørrelser er KY-59-aktuatoren kompatibel med?

A: Vannmålergirmotoren for lavt støy er designet for DN15 til DN50 vannmålerventiler, med to alternativer for girreduksjonsforhold for å matche forskjellige dreiemomentkrav for forskjellige rørdiametre og arbeidsforhold.

Spørsmål: Kan ledningsrekkefølgen og ledningsspesifikasjonene tilpasses?

A: Ja. Vi støtter full tilpasning av ledningssekvens, fargekoding, ledningslengde og ledningsmåler for å passe dine spesifikke monterings-, installasjons- og kontrollsystemkrav.

Spørsmål: Støtter IP67-klassifiseringen langsiktig undervannsdrift?

Svar: Standard IP67-klassifisering sikrer at enheten er støvtett og motstandsdyktig mot midlertidig nedsenking i opptil 1 m vann i 30 minutter. For langvarig nedsenket drift i vannmålerarbeidsscenarier, må den monteres korrekt med det tilpassede forseglede vannmålerhuset for å opprettholde stabil beskyttelsesytelse.

Spørsmål: Hvilken strømforsyning anbefales for KY-59?

A: Nominell driftsspenning er 3,6 V DC, med et tillatt arbeidsområde på 2,5 V til 5 V DC. Vi anbefaler å bruke en stabil 3,6 V litiumbatteristrømforsyning for å balansere dreiemomentytelse, lavt strømforbruk og lang levetid.
