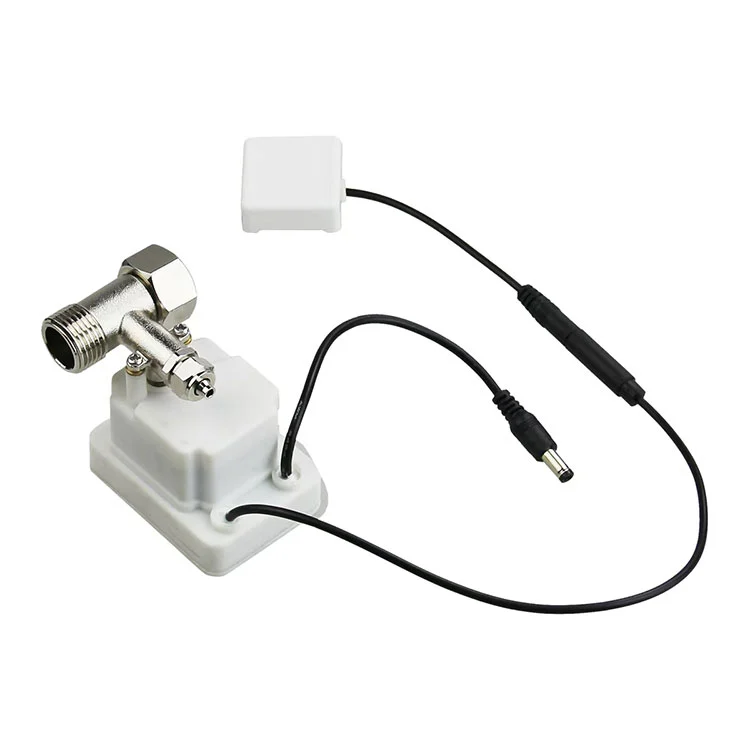

KY-KT-27 — 24V vannmåler renseventilaktuator for smarte vannmålere og rensesystemer.
≥1,8 N·m utgående dreiemoment · 2400:1 maskinert metallgirreduksjon · IP66-hus · ≤10 s ventilrespons · ≤80 mA driftsstrøm · 450 mA låst rotorstrøm.
Støtter elektrisk fjernkontroll og manuell nøddrift. Lekkasjealarmkabel utløser automatisk ventillukking og rød indikator ved vannkontakt. Designet for DN15–DN20 ventilplattformer.
OEM-tilpasning: spenning, kabellengde og kontakt, kontrolllogikk, dreiemomentnivå, merkevarebygging og emballasje. Standard MOQ fra 500 stk; ledetid 15–25 virkedager etter prøvegodkjenning.Send dine ventilspesifikasjoner for et matchet tilbud.
Hvis du kjøper ventilaktuatorer for smarte vannmålere, rensesystemer eller småboringsrørledningskontroll ved volum, er KY-KT-27 bygget for ett formål: å lukke og åpne ventiler pålitelig på kommando, syklus etter syklus, uten å legge til vedlikeholdsbyrde for produktet eller prosjektet ditt.
Kaiye har produsert vannmåleraktuatorer siden den tidlige bruken av smart måling, med en årlig aktuatorkapasitet på10 millioner settog over 30 års erfaring med produksjon av maskinvare og kontrollventiler. KY-KT-27 er en del av den volumprøvde plattformen – konstruert for OEM-integrasjon, batchkonsistens og forutsigbare ledetider.
Dette er ikke en katalogplassholder. Nedenfor finner du de faktiske arbeidsparametrene, monterings- og ledningslogikken, innkjøpsgrenser og de tekniske spørsmålene ingeniørteamet ditt vil stille før de godkjenner en prøve.
De fleste feil på smart-meterventiler kommer ikke fra elektronikk. De kommer fra dreiemoment som kommer til kort på gamle ventiler, tetningsfeil i fuktige målerbokser eller kablingskonfigurasjoner som ikke samsvarer med målerplattformen. KY-KT-27 adresserer disse tre feilpunktene direkte.
Vurdert til ≥1,8 N·m gjennom en 2400:1 metallgirreduksjon, er aktuatoren dimensjonert for DN15 og DN20 vannmålerventiler. Metallgir er maskinert, ikke sintret, noe som bevarer dreiemomentet over lang sykling og reduserer risikoen for avskalede tenner under stallforhold.
Målerbokser er fuktige, noen ganger nedsenket og utsatt for kondens. IP66-huset beskytter drivverket og kontrollelektronikken, slik at aktuatoren forblir funksjonell i utendørs groper, verktøyskap og renseutstyrsskap.

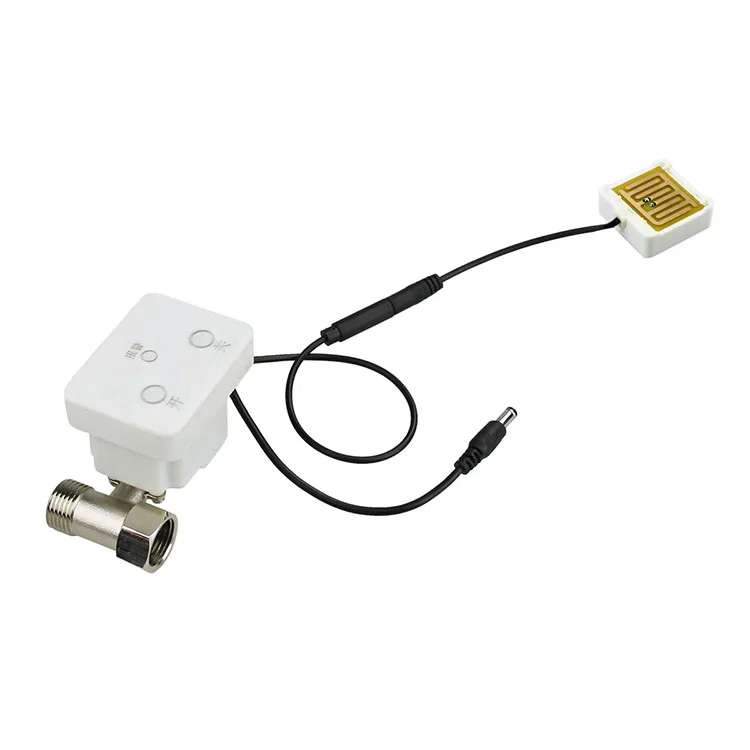

Når den valgfrie vannlekkasjealarmkabelen oppdager vannkontakt, lukker aktuatoren automatisk ventilen og aktiverer en rød indikator. Dette er en kablet sikkerhetsrespons som fungerer uavhengig av oppstrømsmålerens elektronikk, og reduserer avhengigheten av fastvareinngrep.
Installasjonsteam må betjene ventilen før strøm tilføres, og vedlikeholdsmannskaper trenger en måte å åpne eller lukke ventilen under service. KY-KT-27 støtter manuell nøddrift sammen med elektrisk fjernkontroll, slik at ventilen aldri strander.
Tabellen nedenfor gjenspeiler standard KY-KT-27-konfigurasjon. Der målerplattformen din opererer på en annen spenning, dreiemomentkurve eller ledningskonvensjon, kan disse parameterne tilpasses under OEM-gjennomgangen.
| Parameter | Standardverdi | Anskaffelsesnotat |
|---|---|---|
| Modell | KY-KT-27 | Bekreft modellkoden på prøven og databladet |
| Nominell spenning | 24 V DC | Driftsområde 23–25 V; bekrefte kompatibilitet med strømskinne på måleren |
| Driftsstrøm | ≤80 mA | Budsjett for toppstrøm under ventilkjøring, ikke bare standby |
| Låst rotorstrøm | 450 mA | Nyttig for dimensjonering av driver og beskyttelseskrets |
| Utgangsmoment | ≥1,8 N·m | Målt ved nominell spenning; bekreft mot ventilsetemoment |
| Reduksjonsforhold | 2400:1 | Passer til DN15–DN20 ventilplattform |
| Ventilens responstid | ≤10 s | Åpne-til-lukke eller nær-åpne ved nominell spenning |
| Vanntett vurdering | IP66 | Egnet for fuktige, sprututsatte og utendørs målerskap |
| Kabling | Strømkabel + lekkasjealarmkabel | Kabellengde, kontakttype og ledningsfarge kan tilpasses |
Hvis applikasjonen din kjører på 3,6 V, 5 V eller 12 V, eller krever et annet dreiemomentnivå, kan Kaiyes ingeniørteam gjennomgå ventilbelastningen og foreslå en matchet aktuatorkonfigurasjon i stedet for å tvinge en standard SKU inn i en inkompatibel ventilplattform.
For OEM-kjøpere er aktuatoren bare så god som den passer til målerhuset, ventilstammen og kontrollkortet. KY-KT-27 bruker en kompakt, integrert kontur beregnet for plassbegrensede smartmeter-kabinetter, med et ledningsskjema som skiller strøm fra lekkasjedeteksjonskretsen.
Strømledninger.Aktuatoren drives gjennom en dedikert kabel. Drivkretsen bør være dimensjonert for den låste rotorstrømmen på 450 mA, selv om normal driftsstrøm er ≤80 mA, fordi ventilsetet kort kan kreve høyere strøm. Beskyttelse mot omvendt polaritet på målerkortet anbefales hvis aktuatoren er felt-utskiftbar.
Kabling for lekkasjealarm.Lekkasjekabelen er en egen inngang. Når sensorkabelen oppdager vannkontakt, lukker aktuatoren ventilen og utløser den røde alarmindikatoren. Denne kretsen bør behandles som en sikkerhetsinngang, ikke et målesignal, og bør forbli uavhengig av kommunikasjonsmodulen slik at en kommunikasjonsfeil ikke deaktiverer lekkasjeutløst lukking.
Monteringsgrensesnitt.Aktuatoren er designet rundt ventilstammen og monteringsmønsteret som brukes på DN15–DN20 smart-meter ventilhus. Før volumfrigjøring bør kjøpere bekrefte spindelfirkant, monteringshullsavstand og aktuatororientering inne i målerhuset. Kaiye kan levere en prøve for mekanisk tilpasningskontroll før produksjonsordren legges inn.
Hvis du også kjøper målerhuset eller hele ventilenheten, kan aktuatoren gjennomgås sammen medvannmåler skallog ventilhus for å redusere grensesnittfeil ved montering.
Aktuatoren er posisjonert for ventilkontroll med liten boring der elektrisk fjernbetjening og feilsikker lukking betyr mer enn høyhastighetsaktivering. Typiske volumapplikasjoner inkluderer:
Fjernåpne/lukke for faktureringskontroll, restansestyring og lekkasjerespons i leilighetsbygg og bruksstyrte boligkontoer.
Automatisk avstenging ved lekkasjedeteksjon, tanknivåkontroll og filtersyklusventildrift i brukspunkt og kommersielt renseutstyr.
Batchinstallasjon ved renovering av gamle lokalsamfunn, vannforvaltning på campus og undermåling av industriparker hvor aktuatorer anskaffes i fire- eller femsifrede mengder.
Aktuatorforsyning til vannmålerprodusenter og ventilautomatiseringsbutikker som integrerer aktuatoren i sin egen måler eller ventilprodukt før levering til verktøyet.
Fordi aktuatoren er en del av Kaiyes bredere plattform for vannmålerkomponenter, kan kjøpere som anskaffer flere komponenter konsolidere kvalifikasjoner og logistikk. Hvis prosjektet ditt også krever trådløs kommunikasjon på målernivå, er aktuatoren designet for å fungere sammen med Kaiyestrådløs vannmålerplattform, der ventilstyring og fjerndataoverføring behandles som ett system i stedet for to separat kvalifiserte deler.
For B2B-kjøpere bør "produsent" bety prosesskontroll, ikke bare et handelsselskap med en katalog. Kaiye driver et ISO 9001 kvalitetssystem, driver automatisert produksjon for aktuatorsammenstillinger og har produsert vannmåleraktuatorer i mer enn to tiår. KY-KT-27 drar nytte av denne produksjonsbasen på tre konkrete måter:
Batch-konsistens.Metallgir er maskinert til kontrollerte dimensjoner. Automatisert montering reduserer enhet-til-enhet-variasjon i girnetting, dreiemoment og responstid – kritisk når du skal installere tusenvis av aktuatorer på tvers av et verktøyprosjekt.
Innkommende befaring og sluttprøve.Standard produksjon inkluderer funksjonssjekker for strømtrekk, responstid og ventilvandring. Kjøpere kan be om inspeksjonsprotokollen og prøvetakingsplanen før de legger inn en volumbestilling.
Sporbarhet.Modellkode, produksjonsbatch og testposter beholdes slik at hvis et feltproblem dukker opp, kan den berørte populasjonen isoleres i stedet for å behandle hver aktuator i prosjektet som mistenkt. For mer om Kaiyes produksjonsbase og kvalitetssystem, sebedriftsprofil og produksjonsoversikt.
KY-KT-27 er tilgjengelig som standard enhet, men standard betyr ikke fast. For OEM- og prosjektkjøpere tilpasses vanligvis følgende elementer etter teknisk gjennomgang:
Spenning og drivlogikk.Hvis målerkortet ditt leverer 3,6 V, 5 V eller 12 V i stedet for 24 V, kan aktuatordriften gjennomgås og matches. Kontrollsignalpolaritet og åpen/lukkelogikk kan også justeres med kortet ditt.
Kabel og kontakt.Kabellengde, ledningsmåler, fargekode og kontakttype kan spesifiseres for å matche målerhuset og monteringsfestet ditt.
Dreiemoment og girforhold.For ventiler med høyere setemoment eller annen spindelgeometri, kan et alternativt girforhold eller motorlag være mer passende enn standard 2400:1-konfigurasjonen.
Merkevarebygging og pakking.Privatmerking, nøytral emballasje og prosjektspesifikk merking er tilgjengelig for volumbestillinger.
Typisk MOQ for standardkonfigurasjon starter ved 500 stykker; tilpasset spenning, kabel eller merkevarebygging kan kreve en høyere MOQ og et prøvegodkjenningstrinn. Ledetid for standardenheter er vanligvis 15–25 virkedager etter ordrebekreftelse og prøvebekreftelse, avhengig av bestillingsmengde og komponenttilgjengelighet. Endelig MOQ og ledetid bekreftes ved tilbud.
Hva er minimum bestillingsmengde?
Standard konfigurasjon starter på 500 stykker. Tilpasset spenning, kabel, kontakt eller merkevarebygging kan kreve en høyere MOQ og et prøvegodkjenningstrinn.
Kan aktuatoren tilpasses for 3,6V, 5V eller 12V?
Ja. Standardenheten er 24V DC, men frekvensomformeren kan vurderes og tilpasses til 3,6V, 5V eller 12V systemer etter teknisk evaluering.
Hva er ledetiden?
Standardenheter er vanligvis 15–25 virkedager etter ordrebekreftelse og prøvebekreftelse, avhengig av bestillingsmengde og komponenttilgjengelighet.
Stenger den ventilen automatisk ved vannlekkasje?
Ja, når lekkasjealarmkabelen oppdager vannkontakt, driver aktuatoren ventilen lukket og aktiverer en rød alarmindikator.
