Vannmåler Ingen ledningsaktuator

Tekniske spesifikasjoner Kjøpere bør bekrefte før bestilling

Tabellen nedenfor gjenspeiler standard aktuatorkonfigurasjon uten ledning. Der målerplattformen din opererer på en annen spenning, dreiemomentkurve eller pinnedefinisjon, kan disse parametrene tilpasses under OEM-gjennomgangen.

Hvis målerkortet ditt bruker en annen pindefinisjon eller forventer en annen kontakt, kan Kaiyes ingeniørteam gjennomgå grensesnittet og foreslå en matchet konfigurasjon i stedet for å tvinge en standard plugg inn i et inkompatibelt kort.

2,0 mm Pin Definisjon: Hva ingeniører spør først

Aktuatoren bruker et standard 2,0 mm 5-pinners grensesnitt. Pin-funksjoner og sekvens kan tilpasses i henhold til dine prosjektkrav.

Strømpinner.Pinne IV og V mater motordrevet. Drivkretsen bør være dimensjonert for den låste rotorstrømmen på 450 mA, selv om normal driftsstrøm er ≤25 mA, fordi ventilseter kort kan kreve høyere strøm. Beskyttelse mot omvendt polaritet på målerkortet anbefales hvis aktuatoren er felt-utskiftbar.

Kontrollpinner.Pinne I, II og III har åpen/lukkekontroll og COM. Denne kretsen bør behandles som en kontrollinngang, ikke en kraftlinje, og bør forbli uavhengig av kommunikasjonsmodulen slik at en kommunikasjonsfeil ikke deaktiverer ventilkontrollen.

Før volumfrigjøring bør kjøpere bekrefte pinnesekvens, pluggorientering og aktuatorposisjon inne i målerhuset. Kaiye kan levere en prøve for mekanisk og elektrisk passformkontroll før produksjonsordren legges inn.

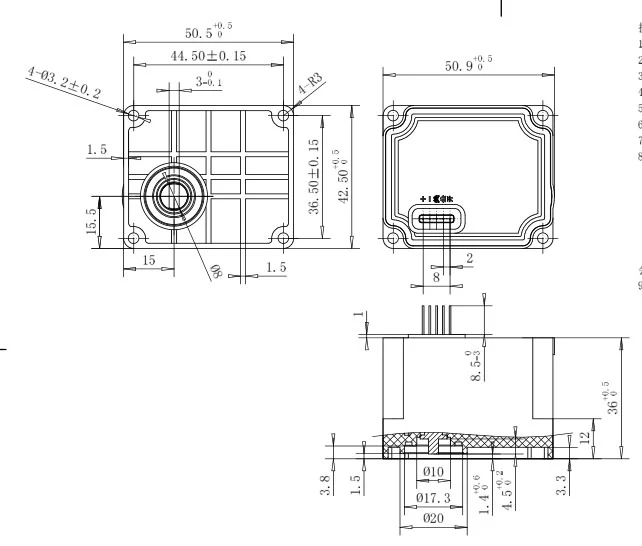

Teknisk tegning

Hvor No-Wire-aktuatoren brukes: Applikasjonsegnet for volumprosjekter

Aktuatoren er plassert for smarte målerplattformer der plug-and-play-montering, lavt strømtrekk og en stabil pin-tilkobling betyr mer enn høyhastighets aktivering. Typiske volumapplikasjoner inkluderer:

• Smarte boligvannmålere (DN15–DN20).Fjern åpne/lukke for faktureringskontroll, restansehåndtering og lekkasjerespons. Bruk 2400:1-versjonen.
• Større borede bolig- og lette næringsmålere (DN25).Der ventilsetemomentet er høyere og 3700:1-versjonen er nødvendig.
• Automatiserte målere samlebånd.Der eliminering av kabelsveising forenkler monteringsprosessen og forbedrer enhet-til-enhet konsistens.
• OEM målerplattformer.Aktuatorforsyning til vannmålerprodusenter som integrerer aktuatoren uten ledning i sitt eget målerprodukt før levering til verktøyet.

Fordi aktuatoren er en del av Kaiyes bredere plattform for vannmålerkomponenter, kan kjøpere som anskaffer flere komponenter konsolidere kvalifikasjoner og logistikk. Hvis prosjektet ditt også krever trådløs kommunikasjon på målernivå, er aktuatoren designet for å fungere sammen med Kaiyestrådløs vannmålerplattform. Du kan også se helevannmåler aktuator rekkeviddefor relaterte modeller.

Kvalitet, konsistens og hva "produsent" faktisk betyr her

For B2B-kjøpere bør "produsent" bety prosesskontroll, ikke bare et handelsselskap med en katalog. Kaiye driver et ISO 9001 kvalitetssystem, driver automatisert produksjon for aktuatorsammenstillinger og har produsert vannmåleraktuatorer i mer enn to tiår. Denne aktuatoren uten ledning drar nytte av denne produksjonsbasen på tre konkrete måter:

Batch-konsistens.Pin-tilkoblingen uten ledning fjerner manuell kabelsveising, som er en av de største kildene til enhet-til-enhet variasjon i aktuatormontering. Automatisert montering og kontrollerte pinndimensjoner reduserer variasjonen i kontaktmotstand og responstid.

Innkommende befaring og sluttprøve.Standard produksjon inkluderer funksjonssjekker for strømtrekk, responstid og ventilvandring. Kjøpere kan be om inspeksjonsprotokollen og prøvetakingsplanen før de legger inn en volumbestilling.

Sporbarhet.Modellkode, produksjonsbatch og testposter beholdes slik at hvis et feltproblem dukker opp, kan den berørte populasjonen isoleres i stedet for å behandle hver aktuator i prosjektet som mistenkt. For mer om Kaiyes produksjonsbase og kvalitetssystem, sebedriftsprofil og produksjonsoversikt.

OEM-tilpasning og innkjøpsvilkår

Trådløs aktuator er tilgjengelig som en standard enhet, men standard betyr ikke fast. For OEM- og prosjektkjøpere tilpasses vanligvis følgende elementer etter teknisk gjennomgang:

Pindefinisjon og sekvens.Pinnefunksjoner og pinrekkefølge kan justeres med målerbrettet ditt.

Kobling og hus.Pluggtype, orientering og aktuatorhus kan spesifiseres for å matche målerens kabinett og monteringsfeste.

Reduksjonsforhold.Hvis ventilstørrelsen din faller utenfor DN15–DN25, eller setemomentet er uvanlig, kan et alternativt girforhold eller motorlag være mer passende enn standard 2400:1 eller 3700:1 konfigurasjon.

Merkevarebygging og pakking.Privatmerking, nøytral emballasje og prosjektspesifikk merking er tilgjengelig for volumbestillinger.

Typisk MOQ og ledetid bekreftes ved tilbud. Standard levering er vanligvis 15–30 dager etter ordrebekreftelse og prøvebekreftelse, avhengig av bestillingsmengde og komponenttilgjengelighet.

Vanlige spørsmål om innkjøp

Hva betyr "ingen ledning" på denne aktuatoren?
Det refererer til en no-wire pin-tilkobling: Aktuatoren plugges direkte inn i målerens base og elektronisk modul gjennom et 2,0 mm 5-pins grensesnitt, uten kabelsveising. Dette forenkler monteringen og støtter automatiserte produksjonslinjer.

Hvilke vannmålerkaliber passer aktuatoren uten ledning for?
Den er designet for DN15–DN25 smarte vannmålere. Bruk 2400:1 reduksjon for DN15 og DN20 meter, og 3700:1 reduksjon for DN25 meter.

Hva er pindefinisjonen?
Standard 2,0 mm 5-pinners definisjon er: I ventil åpen kontrollsignal, II felles terminal (COM), III ventil lukket kontrollsignal, IV DC effekt positiv (+), V DC effekt negativ (-). Pin-funksjoner og rekkefølge kan tilpasses.

Kan pindefinisjonen, kabelen eller merkevaren tilpasses?
Ja. Pinnefunksjoner, pinnesekvens, kontakttype og private label-merking kan spesifiseres for volumbestillinger etter teknisk gjennomgang.

Hva er leveringstiden for vanlige bestillinger?
Leveringstiden er vanligvis 15–30 dager, og kan være kortere eller lengre basert på modellperiode og bestillingsmengde.
