Hvis du kjøper batteridrevne ventilaktuatorer for smarte vannmålere, er nøkkelspørsmålene alltid de samme: vil den holde dreiemoment på gamle ventiler, hvor lenge vil den kjøre på målerens tørrcellepakke, og vil ledningene matche målerkortet ditt uten omarbeiding? Denne 3,6V aktuatoren er bygget rundt disse tre begrensningene.
Kaiye har produsert vannmåleraktuatorer siden den tidlige bruken av smart måling, med en årlig aktuatorkapasitet på10 millioner settog over 30 års erfaring med produksjon av maskinvare og kontrollventiler. Denne tørrcelleaktuatoren er en del av den volumprøvde plattformen – konstruert for OEM-integrasjon, batchkonsistens og forutsigbare ledetider.
Nedenfor finner du de faktiske arbeidsparametrene, ledningslogikken, innkjøpsgrensene og de tekniske spørsmålene ingeniørteamet ditt vil stille før de godkjenner en prøve.
De fleste batteridrevne målerventilfeil kommer ikke fra motoren. De kommer fra dreiemoment som kommer til kort på gamle ventiler, strømtrekk som tømmer batteripakken raskere enn forventet, eller ledninger som ikke samsvarer med målerkortet. Denne aktuatoren adresserer disse tre feilpunktene direkte.
Vurdert til ≥1,8 N·m gjennom en 1500:1 metallgirreduksjon, er aktuatoren dimensjonert for vannmålerventiler med liten boring. Metallgir er maskinert, ikke sintret, noe som bevarer dreiemomentet over lang sykling og reduserer risikoen for avskalede tenner under stallforhold.
Driftsstrøm er ≤25 mA ved 3,6V nominell, med en låst rotorstrøm på 550 mA. Den lave driftsstrømmen er det som gjør at aktuatoren kan kjøre fra en standard tørrcellepakke uten for mye batteritømming, mens den låste rotorfiguren forteller sjåførkretsen hva du kan forvente under ventilsetet.
Rød negativ, svart positiv, blå åpen, hvit COM, gul lukk. Koblingsskjemaet skiller strøm fra åpne/lukke-kontrollsignalene, slik at aktuatoren kan drives av målerkortets eksisterende kontrolllogikk uten å legge til et separat relékort.
Aktuatoren er beregnet for bolig-, underjordiske og ikke-elektrifiserte installasjonsscenarier der det er upraktisk å kjøre 220V-nett eller dedikerte strømkabler. Den støtter stabil ventilkontroll og signaltilbakemelding uten strøminfrastruktur på stedet.
The table below reflects the standard dry-cell actuator configuration. Der målerplattformen din opererer på en annen spenning, dreiemomentkurve eller ledningskonvensjon, kan disse parameterne tilpasses under OEM-gjennomgangen.
| Parameter | Standardverdi | Anskaffelsesnotat |
|---|---|---|
| Nominell spenning | 3,6 V DC | Bekreft kompatibilitet med målerens tørrcellepakke |
| Driftsdyktig spenningsområde | 2,5–5 V DC | Høyere spenning innenfor rekkevidde gir større dreiemoment, men forkorter levetiden |
| Driftsstrøm | ≤25 mA | Budsjett for toppstrøm under ventilkjøring, ikke bare standby |
| Låst rotorstrøm | 550 mA | Nyttig for dimensjonering av driver og beskyttelseskrets |
| Utgangsmoment | ≥1,8 N·m | Målt ved nominell spenning; bekreft mot ventilsetemoment |
| Reduksjonsforhold | 1500:1 | Tilpasset vannmålerventilplattform med liten boring |
| Ventilens responstid | ≤8 s | Åpne-til-lukke eller nær-åpne ved nominell spenning |
| Kabling | Rød negativ, svart positiv, blå åpen, hvit COM, gul lukk | Kabellengde, kontakt og ledningsfarge kan tilpasses |
Hvis målerkortet ditt gir en annen kontrollsignalpolaritet eller bruker en annen kontakt, kan Kaiyes ingeniørteam gjennomgå ledningene og foreslå en tilpasset konfigurasjon i stedet for å tvinge en standard sele inn i en inkompatibel målerplattform.
For OEM-kjøpere er aktuatoren bare så god som den passer til målerhuset, ventilstammen og kontrollkortet. Denne tørrcelleaktuatoren bruker en kompakt kontur beregnet for plassbegrensede smart-meter-kabinetter, med et ledningsskjema som skiller strøm fra åpne/lukke-kontrollsignalene.
Strømledninger.Rødt er negativt, svart er positivt. Drivkretsen bør være dimensjonert for den låste rotorstrømmen på 550 mA, selv om normal driftsstrøm er ≤25 mA, fordi ventilsetet kort kan kreve høyere strøm. Beskyttelse mot omvendt polaritet på målerkortet anbefales hvis aktuatoren er felt-utskiftbar.
Styreledninger.Blå er åpen, hvit er COM, gul er nær. Denne kretsen bør behandles som en kontrollinngang, ikke en kraftlinje, og bør forbli uavhengig av kommunikasjonsmodulen slik at en kommunikasjonsfeil ikke deaktiverer ventilkontrollen.

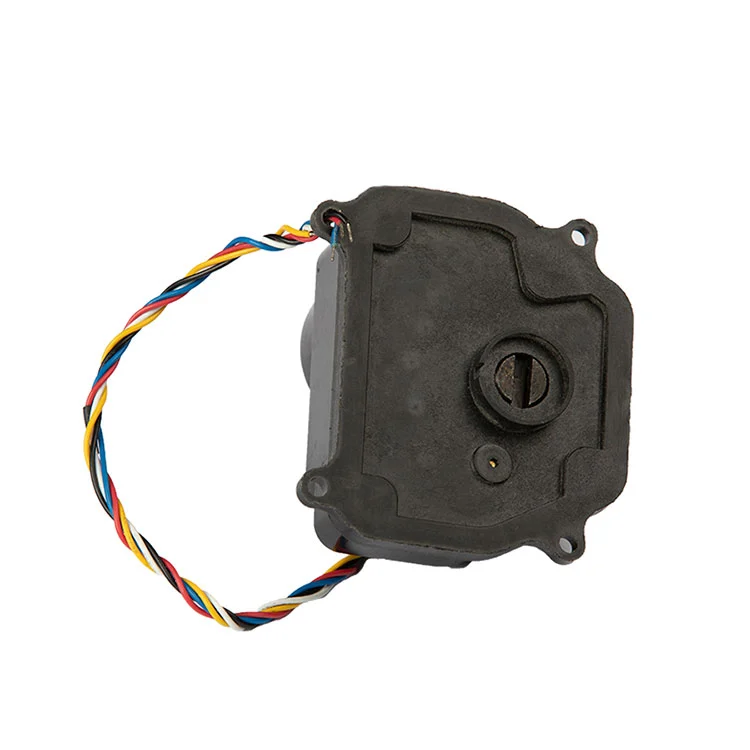

Monteringsgrensesnitt.Aktuatoren er designet rundt ventilstammen og monteringsmønsteret som brukes på smart-meter-ventilhus med liten boring. Før volumfrigjøring bør kjøpere bekrefte spindelfirkant, monteringshullsavstand og aktuatororientering inne i målerhuset. Kaiye kan levere en prøve for mekanisk tilpasningskontroll før produksjonsordren legges inn.
Hvis du også kjøper målerhuset eller hele ventilenheten, kan aktuatoren gjennomgås sammen medvannmåler skallog ventilhus for å redusere grensesnittfeil ved montering.
Aktuatoren er posisjonert for ventilkontroll med liten boring der batteridrevet drift og lavstrøm trekker mer enn høyhastighetsaktivering. Typiske volumapplikasjoner inkluderer:
Fjernåpne/lukke for faktureringskontroll, restansestyring og lekkasjerespons i leilighetsbygg og bruksstyrte boligkontoer.
Underjordiske og utendørs målerinstallasjoner der 220V nett eller dedikerte strømkabler er upraktiske, og aktuatoren går fra målerens tørrcellepakke.
Batchinstallasjon ved renovering av gamle lokalsamfunn, vannforvaltning på campus og undermåling av industriparker hvor aktuatorer anskaffes i fire- eller femsifrede mengder.
Aktuatorforsyning til vannmålerprodusenter og ventilautomatiseringsbutikker som integrerer aktuatoren i sin egen måler eller ventilprodukt før levering til verktøyet.
Fordi aktuatoren er en del av Kaiyes bredere plattform for vannmålerkomponenter, kan kjøpere som anskaffer flere komponenter konsolidere kvalifikasjoner og logistikk. Hvis prosjektet ditt også krever trådløs kommunikasjon på målernivå, er aktuatoren designet for å fungere sammen med Kaiyestrådløs vannmålerplattform.
For B2B-kjøpere bør "produsent" bety prosesskontroll, ikke bare et handelsselskap med en katalog. Kaiye driver et ISO 9001 kvalitetssystem, driver automatisert produksjon for aktuatorsammenstillinger og har produsert vannmåleraktuatorer i mer enn to tiår. Denne tørrcelleaktuatoren drar nytte av denne produksjonsbasen på tre konkrete måter:
Batch-konsistens.Metal gears are machined to controlled dimensions. Automatisert montering reduserer enhet-til-enhet-variasjon i girnetting, dreiemoment og responstid – kritisk når du skal installere tusenvis av aktuatorer på tvers av et verktøyprosjekt.
Innkommende befaring og sluttprøve.Standard produksjon inkluderer funksjonssjekker for strømtrekk, responstid og ventilvandring. Kjøpere kan be om inspeksjonsprotokollen og prøvetakingsplanen før de legger inn en volumbestilling.
Sporbarhet.Modellkode, produksjonsbatch og testposter beholdes slik at hvis et feltproblem dukker opp, kan den berørte populasjonen isoleres i stedet for å behandle hver aktuator i prosjektet som mistenkt. For mer om Kaiyes produksjonsbase og kvalitetssystem, sebedriftsprofil og produksjonsoversikt.
Tørrcelleaktuatoren er tilgjengelig som standard enhet, men standard betyr ikke fast. For OEM- og prosjektkjøpere tilpasses vanligvis følgende elementer etter teknisk gjennomgang:
Kabel og kontakt.Kabellengde, ledningsmåler, fargekode og kontakttype kan spesifiseres for å matche målerhuset og monteringsfestet ditt.
Kontrolllogikk.Åpne/lukke signalpolaritet og COM-konfigurasjon kan justeres med målerkortet ditt.
Dreiemoment og girforhold.For ventiler med høyere setemoment eller annen spindelgeometri, kan et alternativt girforhold eller motorlag være mer passende enn standard 1500:1-konfigurasjonen.

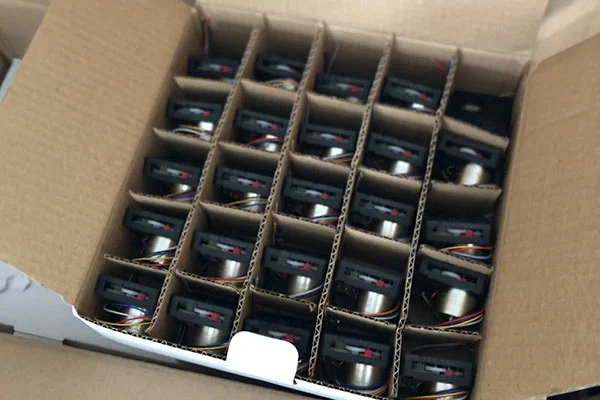

Merkevarebygging og pakking.Privatmerking, nøytral emballasje og prosjektspesifikk merking er tilgjengelig for volumbestillinger.
Typisk MOQ for standardkonfigurasjon starter ved 500 stykker; tilpasset kabel, kontakt eller merkevarebygging kan kreve en høyere MOQ og et prøvegodkjenningstrinn. Ledetid for standardenheter er vanligvis 15–25 virkedager etter bekreftelse av PO og prøve. Endelig MOQ og ledetid bekreftes ved tilbud.
Hva er minimum bestillingsmengde?
Standard konfigurasjon starter på 500 stykker. Tilpasset kabel, kontakt eller merkevarebygging kan kreve en høyere MOQ og et prøvegodkjenningstrinn.
Kan aktuatoren tilpasses for forskjellige ledningslengder eller koblinger?
Ja. Kabellengde, ledningsmåler, fargekode og kontakttype kan spesifiseres for å matche målerhuset og monteringsfestet ditt.
Hva er ledetiden?
Standardenheter er vanligvis 15–25 virkedager etter ordrebekreftelse og prøvebekreftelse, avhengig av bestillingsmengde og komponenttilgjengelighet.
Er aktuatoren kompatibel med 3,6V tørrcelle batteridrevne smartmålere?
Ja. Aktuatoren er designet for 3,6V DC tørrcellebatterisystemer, med et driftsspenningsområde på 2,5–5V. Bekreft målerkortets kontrolllogikk og ventilbelastning under teknisk gjennomgang.
