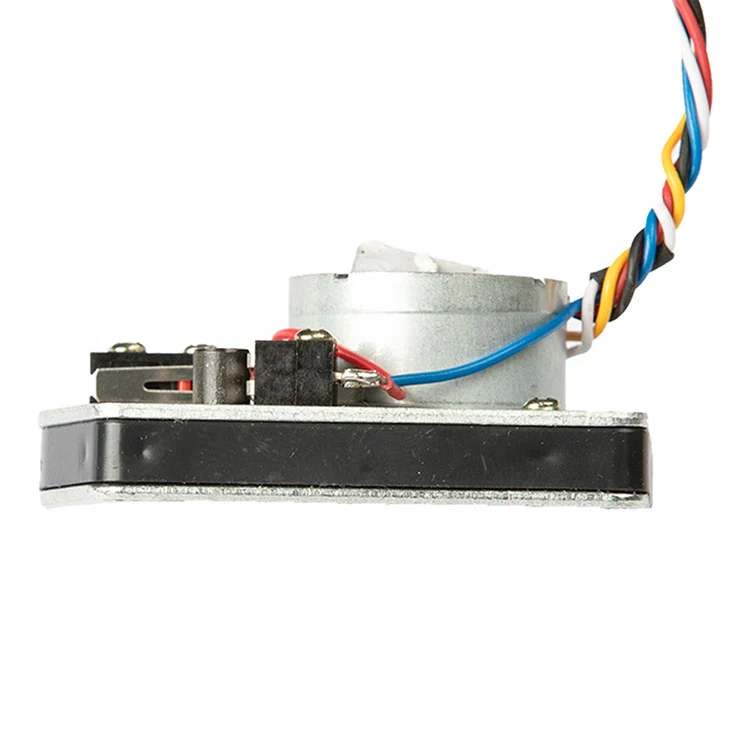

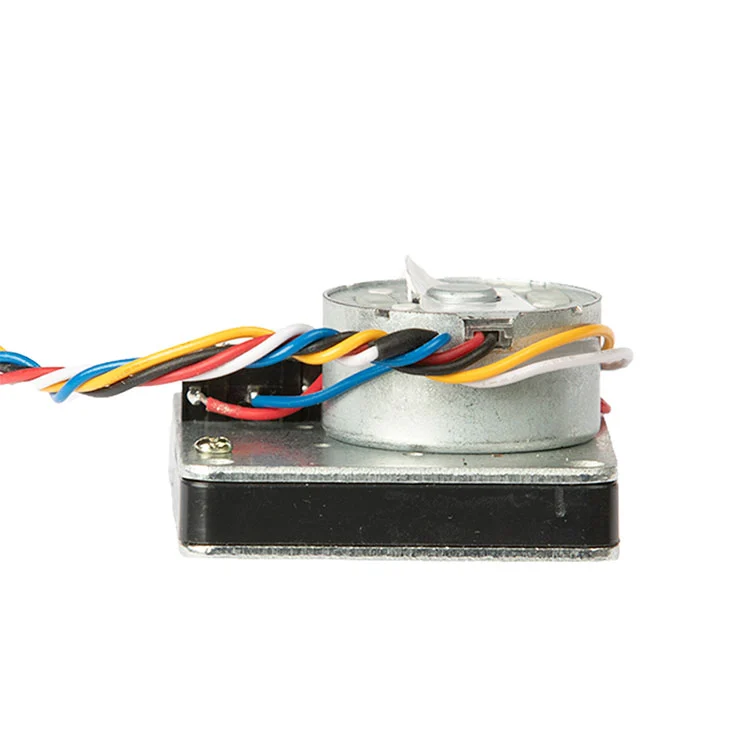

Vannmåler kuleventilkontrollaktuator

Hva kuleventilaktuatoren faktisk løser for kjøpere

De fleste feil på smart-meter kuleventiler kommer ikke fra motoren. De kommer fra trykk som kommer til kort på gamle ventiler, strømtrekk som tømmer batteripakken raskere enn forventet, eller ledninger som ikke samsvarer med målerkortet. Denne aktuatoren adresserer disse tre feilpunktene direkte.

• Skyv med takhøyde for gamle kuleventiler.Vurdert til >15 kg gjennom en 1000:1 girreduksjon, er aktuatoren dimensjonert for kuleventiler med små boringer. Bekreft ventilsetemomentet under teknisk gjennomgang.
• Lavt strømforbruk for batteridrevne målere.Driftsstrøm er ≤25 mA ved nominell 3,6V, med en låst rotorstrøm på 450 mA. Den lave driftsstrømmen gjør at aktuatoren kan kjøre fra en tørrcellepakke uten overdreven drenering, mens den låste rotorfiguren forteller sjåførkretsen hva du kan forvente under ventilsetet.

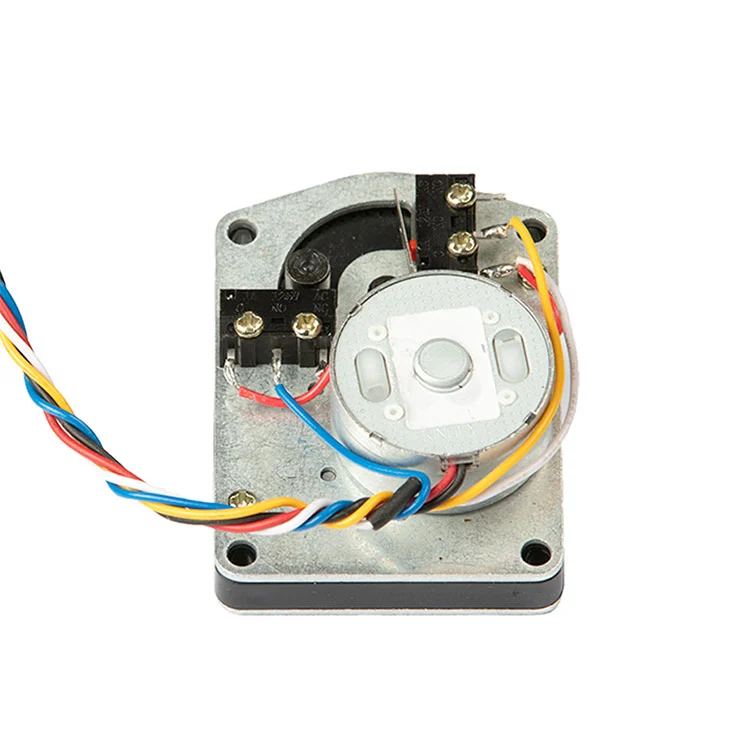

• Femtrådskontroll tilpasset målerbrett.Rød positiv, svart negativ, blå åpen, hvit COM, gul lukk. Koblingsskjemaet skiller strøm fra åpne/lukke kontrollsignaler, slik at aktuatoren kan drives av målerkortets eksisterende kontrolllogikk.
• Designet for ikke-elektrifiserte målergroper.Aktuatoren er beregnet for bolig-, underjordiske og ikke-elektrifiserte installasjonsscenarier der det er upraktisk å kjøre 220V-nett eller dedikerte strømkabler.

Tekniske spesifikasjoner Kjøpere bør bekrefte før bestilling

Tabellen nedenfor gjenspeiler standard kuleventilaktuatorkonfigurasjon. Der målerplattformen din opererer på en annen spenning, skyvekurve eller ledningskonvensjon, kan disse parameterne tilpasses under OEM-gjennomgangen.

Hvis målerkortet ditt gir en annen kontrollsignalpolaritet eller bruker en annen kontakt, kan Kaiyes ingeniørteam gjennomgå ledningene og foreslå en tilpasset konfigurasjon i stedet for å tvinge en standard sele inn i en inkompatibel målerplattform.

Integrasjon, kabling og montering: Hva ingeniører spør først

For OEM-kjøpere er aktuatoren bare så god som den passer med målerhuset, kuleventilstammen og kontrollkortet. Denne aktuatoren bruker en kompakt kontur beregnet for plassbegrensede smart-meter-skap, med et ledningsskjema som skiller strøm fra åpen/lukke-kontrollsignalene.

Strømledninger.Rødt er positivt, svart er negativt. Drivkretsen bør være dimensjonert for den låste rotorstrømmen på 450 mA, selv om normal driftsstrøm er ≤25 mA, fordi ventilseter kort kan kreve høyere strøm. Beskyttelse mot omvendt polaritet på målerkortet anbefales hvis aktuatoren er felt-utskiftbar.

Styreledninger.Blå er åpen, hvit er COM, gul er nær. Denne kretsen bør behandles som en kontrollinngang, ikke en kraftlinje, og bør forbli uavhengig av kommunikasjonsmodulen slik at en kommunikasjonsfeil ikke deaktiverer ventilkontrollen.

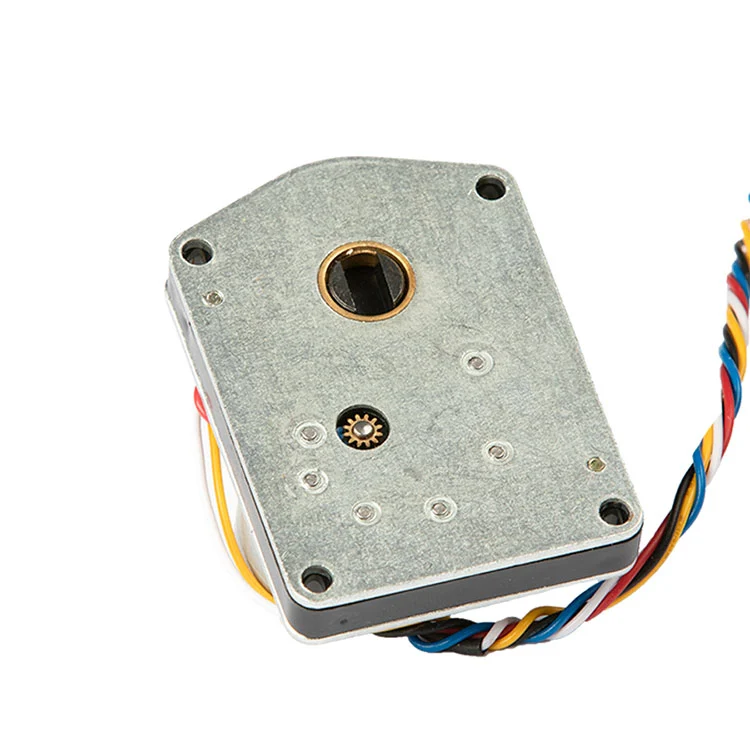

Monteringsgrensesnitt.Aktuatoren er designet rundt kuleventilstammen og monteringsmønsteret som brukes på smart-meter-ventilhus med liten boring. Før volumfrigjøring bør kjøpere bekrefte spindelfirkant, monteringshullsavstand og aktuatororientering inne i målerhuset. Kaiye kan levere en prøve for mekanisk tilpasningskontroll før produksjonsordren legges inn.

Hvis du også kjøper målerhuset eller hele ventilenheten, kan aktuatoren gjennomgås sammen medvannmåler skallog ventilhus for å redusere grensesnittfeil ved montering.

Hvor kuleventilaktuatoren brukes: Applikasjonsegnet for volumprosjekter

Aktuatoren er posisjonert for kuleventilkontroll med liten boring der batteridrevet drift og lav strøm trekker mer enn høyhastighetsaktivering. Typiske volumapplikasjoner inkluderer:

Fordi aktuatoren er en del av Kaiyes bredere plattform for vannmålerkomponenter, kan kjøpere som anskaffer flere komponenter konsolidere kvalifikasjoner og logistikk. Hvis prosjektet ditt også krever trådløs kommunikasjon på målernivå, er aktuatoren designet for å fungere sammen med Kaiyestrådløs vannmålerplattform. Du kan også se helevannmåler aktuator rekkeviddefor relaterte modeller.

Kvalitet, konsistens og hva "produsent" faktisk betyr her

For B2B-kjøpere bør "produsent" bety prosesskontroll, ikke bare et handelsselskap med en katalog. Kaiye driver et ISO 9001 kvalitetssystem, driver automatisert produksjon for aktuatorsammenstillinger og har produsert vannmåleraktuatorer i mer enn to tiår. Denne kuleventilaktuatoren drar nytte av denne produksjonsbasen på tre konkrete måter:

Batch-konsistens.Gir er maskinert til kontrollerte dimensjoner. Automatisert montering reduserer enhet-til-enhet-variasjon i girnetting, skyveeffekt og responstid – kritisk når du skal installere tusenvis av aktuatorer på tvers av et verktøyprosjekt.

Innkommende befaring og sluttprøve.Standard produksjon inkluderer funksjonssjekker for strømtrekk, responstid og ventilvandring. Kjøpere kan be om inspeksjonsprotokollen og prøvetakingsplanen før de legger inn en volumbestilling.

Sporbarhet.Modellkode, produksjonsbatch og testposter beholdes slik at hvis et feltproblem dukker opp, kan den berørte populasjonen isoleres i stedet for å behandle hver aktuator i prosjektet som mistenkt. For mer om Kaiyes produksjonsbase og kvalitetssystem, sebedriftsprofil og produksjonsoversikt.

OEM-tilpasning og innkjøpsvilkår

Kuleventilaktuatoren er tilgjengelig som standard enhet, men standard betyr ikke fast. For OEM- og prosjektkjøpere tilpasses vanligvis følgende elementer etter teknisk gjennomgang:

Kabel og kontakt.Kabellengde, ledningsmåler, fargekode og kontakttype kan spesifiseres for å matche målerhuset og monteringsfestet ditt.

Kontrolllogikk.Åpne/lukke signalpolaritet og COM-konfigurasjon kan justeres med målerkortet ditt.

Drivkraft og girforhold.For ventiler med høyere setekraft eller annen spindelgeometri, kan et alternativt girforhold eller motorlag være mer passende enn standard 1000:1-konfigurasjonen.

Merkevarebygging og pakking.Privatmerking, nøytral emballasje og prosjektspesifikk merking er tilgjengelig for volumbestillinger.

Typisk MOQ og ledetid bekreftes ved tilbud. Standard levering er vanligvis 15–30 dager etter ordrebekreftelse og prøvebekreftelse, avhengig av bestillingsmengde og komponenttilgjengelighet.

Vanlige spørsmål om innkjøp

Er du en produsent?
Ja. Kaiye har sin egen fabrikk med mer enn 30 års produksjonserfaring.

Kan du pakke dette produktet med våre krav?
Ja. Tilpasset emballasje og merking er velkommen for volumbestillinger.

Hva er leveringstiden for vanlige bestillinger?
Leveringstiden er vanligvis 15–30 dager, og kan være kortere eller lengre basert på modellperiode og bestillingsmengde.

Hva er kablingsdefinisjonen?
Rødt er positivt, svart er negativt, blått er åpent, hvitt er COM, og gult er nært.

Hva er vanntetthetsvurderingen?
Standardkonfigurasjonen spesifiserer ikke en IP-klassifisering. Bekreft det nødvendige IP-nivået med engineering for utendørs eller nedsenkede installasjoner.

Er den kompatibel med smarte vannmålere med 3,6V tørrcellebatteri?
Ja. Aktuatoren er designet for 3,6V DC-systemer med et driftsspenningsområde på 2,5–5V. Bekreft målerkortets kontrolllogikk og ventilbelastning under teknisk gjennomgang.
